設計流程

建筑石材幕墻的設計，一般都是依據建筑師所劃分的建筑設計立面圖、平面圖、墻身剖面圖等為依據，綜合建設單位、招標文件的技術要求以及現場的實際測量進行準確深化設計。

通常建筑師只會在建筑圖中標明石材的大體顏色或者石材品種、石材表面的處理方式等，其他的細部要求沒有明確，在建筑的墻身剖面圖中會看到建筑師設計的裝飾分格和造型尺寸，在設計說明中會看到建筑師要求的石材板塊之間是要求密縫或者開縫效果，作為一位幕墻設計師就應該結合相關規范、規程等繪制成一套滿足要求的石材幕墻圖紙。

分格類型

從建筑設計的外觀效果上分類，目前石材幕墻分格設計主要有三種方式：橫豎都在一條線上；橫豎只有一個方向在一條線上；橫豎兩個方向都不在一條線上。

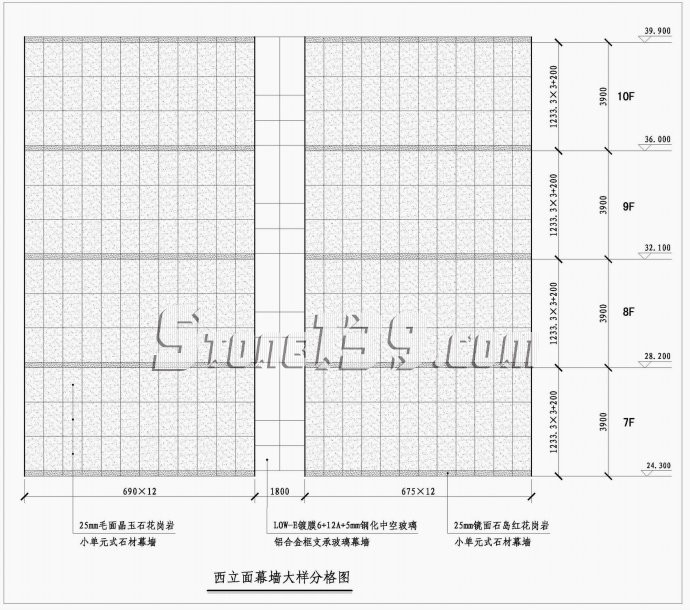

上圖第一種：這類石材幕墻設計及施工比較簡單

第二種：這類石材幕墻設計及施工相比較費時費工

第三種：這類石材幕墻設計及施工相比較更費時費工

石材板面的彎曲強度、吸水率、最小厚度、單塊面積

其他影響因素

設計計算：在對石材幕墻設計的同時，首先需要計算石材板塊的劃分尺寸是否滿足該項目的要求，要充分了解建筑項目的所在城市環境、建筑圖紙石材幕墻設計高度、石材板塊的設計尺寸。

門、窗、檐子、柱、造型等的位置：一個建筑立面肯定有這些元素，我們就要根據這些元素來設計，要保證美觀、提高出材率。

出材率139石材網提示：根據石材自身的特性，通常石材板塊用于建筑幕墻的劃分尺寸建議控制在600*800左右，這種尺寸利用率比較高，而且石材板塊也不容易彎曲變形。當然這絕不是統一尺寸，根據不同的建筑立面或者造型設計不同的尺寸。
